Возведение фундамента по технологии ТИСЭ

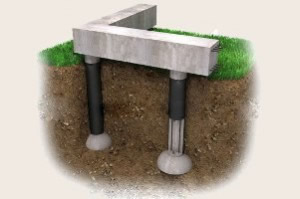

Фундамент ТИСЭ под дом

Типовой фундамент ТИСЭ — под кирпичный дом или строение из блоков — относится к столбчатой разновидности оснований. Однако, в отличие от классического, столбчатого варианта, который  характеризуется очень скромной несущей способностью, ТИСЭ основания способны удерживать строения не хуже, чем ленточный или плитный фундаменты.

При этом, обустраивая на участке столбчатый или ленточный фундамент по технологии ТИСЭ, будущий владелец дома может не беспокоиться о чрезмерных расходах. Ведь стоимость такого основания сравнима с самым дешевым столбчатым вариантом.

Поэтому универсальный фундамент ТИСЭ, подходящий под деревянные, кирпичные и блочные стены без сомнения заинтересует всех сторонников бюджетной застройки и не разочарует приверженцев бескомпромиссного качества.

Строительство фундаментов ТИСЭ — обзор технологии

Типовой столбчатый фундамент, от которого отпочковалась ТИСЭ технология, возводится по очень простой технологии: в грунте обустраивают шурф, в шурф монтируют или заливают столбчатую опору, на верхний срез опоры монтируют цоколь.

Строительство ТИСЭ оснований предполагает абсолютно идентичный порядок действий. Однако классическая и улучшенная технологии похожи только внешне: ведь при строительстве ТИСЭ фундаментов используется совершенно иной принцип обустройства шурфов и совершенно иная конструкция столбчатых опор.

Фундамент ТИСЭ

Объясним разницу: опора ТИСЭ основания, выполненная в виде монолитной отливки, имеет неоднородное сечение – внизу, у подошвы фундамента, цилиндрическое тело столба переходит в конус.

Что это дает? Разумеется, лучшую сопротивляемость несущим нагрузкам. Ведь чем больше площадь подошвы фундамента, тем меньше нагрузка на грунт. Следовательно, фундамент тисэ можно монтировать на любых типах грунта.

Ну а сам процесс строительства основания зависит от типа исходной технологии, готовой принять указанные усовершенствования. Поэтому в строительном деле имеются наработки, позволяющие возвести ленточный, столбчатый или свайный фундамент ТИСЭ типа. И далее по тексту мы рассмотрим процесс сооружения фундаментов, усовершенствованных благодаря ТИСЭ технологиям.

Столбчатый и свайный фундамент ТИСЭ

Этот тип оснований может возвести даже неопытный строитель. Ведь запас прочности усовершенствованных столбчатых опор покроет любые просчеты в конструкции фундамента. Одна опора выдерживает 10-тонную нагрузку, а такие опорные элементы расположены по всему периметру фундамента с шагом в 1,5 метра.

Сооружение свайного или столбчатого фундамента по ТИСЭ технологии происходит следующим образом:

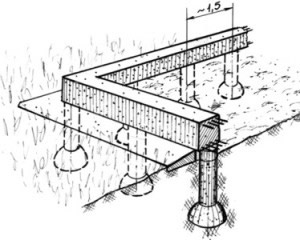

Столбчатый фундамент ТИСЭ

  • Вначале со строительной площадки удаляют верхний слой грунта, снимая 30-сантиметровый горизонт плодородной почвы. Грунт уносят за пределы стройплощадки – его можно использовать в качестве подсыпки в сельскохозяйственной зоне или в зоне ландшафтного обустройства.
  • Далее, площадку выравнивают и на ровной поверхности размечают границы основания, маркируя положение каждого столба или сваи. Причем опорные столбы маркируются от углов фундамента и далее по периметру с шагом в полтора метра.
  • Закончив маркировку опорных поверхностей фундамента можно заняться земляными работами. Причем данный процесс можно автоматизировать или облегчить, используя в качестве основного инструмента особый бур для фундамента тисэ. Этот инструмент представляет собой классический бур, диаметр которого равняется диаметру цилиндрической части опорной колоны, дополненный выдвижным (в горизонтальной плоскости) лезвием (плугом), с помощью которого можно обустроить коническое утолщение у подошвы опоры.

При этом диаметр расширенного конуса равен 500 миллиметрам, а диаметр цилиндрического тела опоры не превышает 250 миллиметров.

Свайный фундамент ТИСЭ

  • Завершив бурение скважины под опору можно приступать к следующей процедуре – армированию скважины. Этот процесс предполагает введение в тело скважины длинных прутков, сечением 10-14 миллиметров, концы которых будут согнуты немного в бок. Неплохие результаты демонстрирует и П-образный контур из такого же арматурного прутка, введенного в скважину вверх ногами.
  • После завершения армирования в тело скважины можно ввести элемент гидрозащиты – ввернутый в трубу лист рубероида, который защитит фундамент от контакта со стенками скважины.
  • Цокольная опалубка столбчатого или свайного фундамента оформляется в виде цилиндра, размещенного поверх среза скважины.
  • Заливку фундамента выполняют послойно, доливая в скважины по 25-30 сантиметров бетона (марки М200 или М300). После чего слой нужно штыковать или прессовать, для уплотнения раствора. Заливку производят в один проход. Поэтому бетон нужно заказать заранее. Заполнив бетоном скважины опорных элементов, переходят к заполнению цокольной опалубки. И лишь залив цоколь переходят к обустройству ростверка столбчатого основания.
  • Ростверк обустраивается из готовых балок, связываемых на столбах с помощью армированной стяжки. Альтернативой такому варианту является монолитный ростверк, заливаемый в горизонтальную опалубку (желоб), установленную поверх цокольных опалубок (столбов).

Спустя две-три недели бетон твердеет и наружная опалубка демонтируется. После этого на ростверке основания можно соорудить цокольное перекрытие и приступить к строительству стен будущего жилища.

Основание по ленточной технологии

Ленточный фундамент ТИСЭ строится немного сложнее. Ведь цокольная часть такого основания оформляется в виде ленты, переходящей в вертикальные опоры.

Впрочем, все начальные этапы строительства ленточного варианта — от расчистки площадки, до армирования скважины под опору – идентичны процессу строительства свайных фундаментов. Отличия наблюдаются только на этапе сооружения ростверка – ленты, заливаемой в особую опалубку.

Такую опалубку монтируют таким образом, чтобы скважины под опорные элементы оставались  между ее внутренними и внешними стенками. Причем опалубка будущего ростверка возвышается над уровнем грунта на 40-60 сантиметров. Ширина опалубки – расстояние от внутренней до верхней стены — равняется 400 миллиметрам. Внутренности опалубки заполняют горизонтально расположенными прутками, перевязанными с вертикальными элементами каркаса несущих балок. Перед этим на дне опалубки устраивают 10 сантиметровую подсыпку – ее удалят после отвердения заливки. Ведь дно ленточного фундамента не должно касаться грунта.

После завершения строительства опалубки под ростверк во внутреннюю часть каркаса заливают бетон сортов М300 или М200. А после отвердения бетона опалубку демонтируют и подготавливают фундамент к обустройству цокольного перекрытия и несущих стен.
