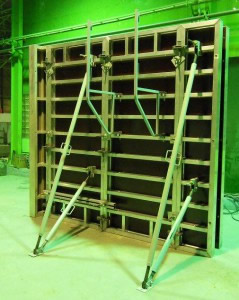

Металлическая опалубка для фундамента

Опалубкой называют временную формообразующую конструкцию, которая предназначена для получения железобетонных и бетонных элементов. Для изготовления опалубки применяют различные материалы.

Из пенополистирола и железобетонных плит изготавливается несъемная опалубка; металлическая, деревянная, комбинированная, изготовленная из синтетических и прорезиненных материалов опалубка снимается после достижения бетоном требуемой прочности.

Общие требования к опалубке

Сроки и качество возводимых объектов во многом зависят от применяемой опалубки. Для изготовления фундаментов, особенно для зданий с большим количеством углов, целесообразно применять инвентарные опалубки – конструкции многоразового использования, допускающие большое количество вариантов установки.

Инвентарные опалубочные системы должны полностью соответствовать предъявляемым к ним требованиям:

• иметь высокую конструктивную прочность и надежность;
• обеспечивать правильность и неизменяемость форм и расположения конструкции;
• в зависимости от целевого назначения опалубка должна иметь необходимую стойкость к прогибам и допустимым нагрузкам;
• универсальность – этот показатель  характеризует возможность использования одного типа опалубочной системы для устройства фундамента, стен, потолков, арочных конструкций;
• точное соблюдение геометрических параметров при изготовлении;
• длительный срок эксплуатации.

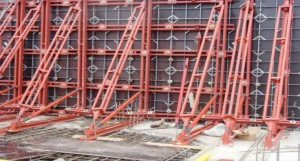

Инвентарная опалубочная система

Наиболее надежным вариантом является металлическая опалубка ГОСТ 23478. В технологии монолитного строительства ее применяют при возведении фундаментов, сооружении прочих железобетонных и бетонных конструкций, укладке тротуаров. Эффективность опалубочной системы оценивается возможностью оперативной видоизменяемости в соответствии с сооружающимся объектом, простотой и скоростью установки.

Производство металлической опалубки

Металлическую опалубку и соединительные элементы к ней производят в цехах по изготовлению металлоконструкций. Заготовки деталей опалубки проходят обработку с высоким классом точности.

Щиты опалубки металлические инвентарные могут иметь отклонения по линейным размерам не более 2 мм на погонный метр, а по расположению отверстий под соединительные детали – 0,5 мм.

Допустимые отклонения в элементах различных типов опалубочных систем определяются для каждого конкретного случая отдельно, в соответствии с указаниями проекта на опалубку.

После изготовления отдельных элементов осуществляется контрольная сборка металлической опалубки. Детали, которые будут соприкасаться с бетонной смесью, покрываются смазочными материалами, а остальные поверхности окрашиваются.

Все элементы опалубочной системы подвергаются обязательной маркировке.

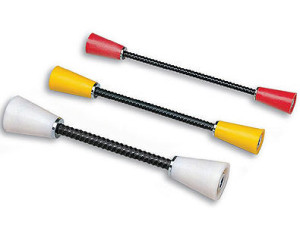

Анкерные крепления

Фирмы-производители опалубочных систем много внимания уделяют разработке и производству соединительных деталей металлической опалубки – анкерных элементов, накладок, замков и других.

Элементы соединения заводского изготовления дают возможность осуществлять прочное и надежное соединение элементов опалубки, повышать скорость монтажа и качество получаемой бетонной поверхности.

Соединения элементов выполняются таким образом, чтобы каркас опалубочной системы мог выдержать значительные нагрузки на растяжение, сжатие и изгиб.

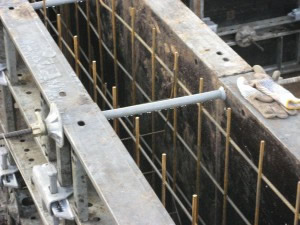

Металлическая опалубка для фундамента с крепежной системой может быть собрана вручную с использованием самых простых инструментов. Ее достоинством также является минимальное количество соединительных элементов, необходимых для придания конструкции требуемой жесткости.

Съемная металлическая опалубка: материалы для ее изготовления

Металлические опалубочные системы имеют три наиболее распространенных варианта:

• объемно-блочный,
• разборно-переставной,
• скользящий.

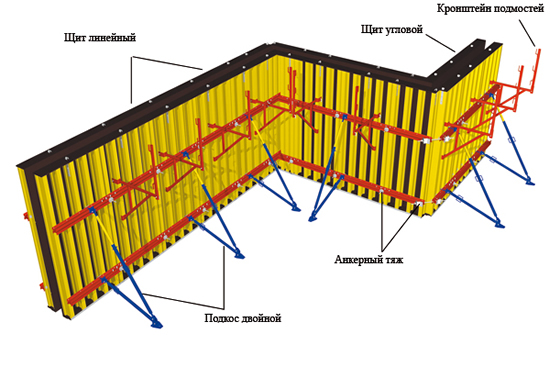

Разборно-переставная опалубка

Наиболее популярные материалы – сталь и алюминий.

Для несущих элементов металлической опалубки применяют оцинкованную или обработанную порошковым покрытием сталь.

Назначением покрытия является не только защита элементов опалубки от коррозии, но и обеспечение их быстрой очистки после использования.

Для стали характерны:

• высокая несущая способность,
• повышенная сопротивляемость деформациям.

Однако, значительный вес и характеристики этого материала по теплопроводности несколько сужают сферу применения такой опалубки.

Алюминий является легким и устойчивым к действию агрессивных сред металлом. Для получения прочных опалубочных систем применяют сплав алюминия с кремнием. Алюминиевые сплавы обладают высокой стойкостью к коррозии, не требуют дополнительной обработки поверхности окрашиванием или другими способами.

Алюминиевая опалубка имеет небольшой вес, который в три раза меньше веса стальной конструкции. Это качество существенно снижает денежные и трудовые затраты на транспортировку и монтаж опалубки. Установку алюминиевой конструкции возможно осуществлять без применения крана. Внедрение метода экструзии для изготовления алюминиевой опалубки позволило увеличить ее жесткость.

Преимущества и недостатки металлической опалубки для устройства фундамента

Основными преимуществами металлических опалубочных систем являются:

• жесткость, стойкость к деформациям;
• коррозионная устойчивость;
• многократная оборачиваемость металлической опалубки – не менее 50 раз;
• легкость распалубки при соблюдении режима смазки рабочих поверхностей;
• высокое качество получаемой поверхности.

Металлическая опалубка, цена которой значительно выше стоимости фанерной или деревянной опалубочной конструкции, чаще всего, применяется в условиях промышленного строительства.

Недостатками стальной опалубки являются ее высокая теплопроводность и значительный удельный вес. Минус алюминиевой опалубочной системы – сложность ее ремонта из-за необходимости использования аргонной сварки.

Для повышения точности опалубочных работ при минимальных трудозатратах применяют шаблоны, кондукторы и другие специальные приспособления.
