Ограждения для лестницы: фальшступени, поручни и балюстрады

Удобство и красоту деревянным лестницам может придать нижняя начальная ступень, несколько выступающая из общей ширины марша. На нее часто устанавливают фигурную стойку перил, более замысловатую по форме, чем те, которые установлены на остальных ступенях.

Эти особые фризовые ступени иногда называют фальшступенями. Особенно часто их применяют при строительстве маршевых косоурных лестниц, которые начинают одной или двумя удлиненными и закруглёнными начальными ступенями иногда с удлинением и закруглением обоих концов. На рисунке 46 показаны варианты оформления начальных ступеней лестниц.

Ограждения для лестницы: фальшступени, поручни и балюстрады

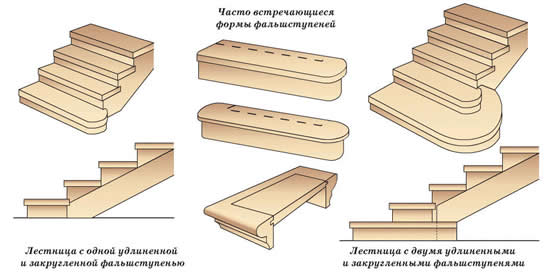

Рис. 46. Фальшступени деревянных лестниц

Красота лестницы в большой степени определяется ее ограждением, которое должно быть прочным и архитектурно выразительным. Недостатки отдельных ступеней и лестничного марша можно скрыть ковровой дорожкой, но перила всегда на виду. От их вида создается впечатление обо всей лестнице в целом.

В интерьере большое значение имеет начало ограждения и повороты его на площадках. Возможны три варианта поворота перил двухмаршевых лестниц на 180°. Первый вариант (рис. 47, а). Линия поручня восходящего марша доходит до пересечения с поручнем нисходящего марша, а в промежутке между маршами идёт горизонтально.

Так делают, когда перила на площадке значительно отодвинуты от её края и потому заходят за точку пересечения линий перил маршей. Второй вариант (рис. 47, б). Линия поручня доходит до площадки, принимает горизонтальное положение, потом поворачивает и идет вверх (или опускается) до линии поручня другого марша.

Третий вариант (рис. 47, в). Линии поручней не доводят до пересечения, а на некотором расстоянии от края площадки делают по лекальной кривой от нижнего поручня к верхнему.

Ограждения для лестницы: фальшступени, поручни и балюстрады

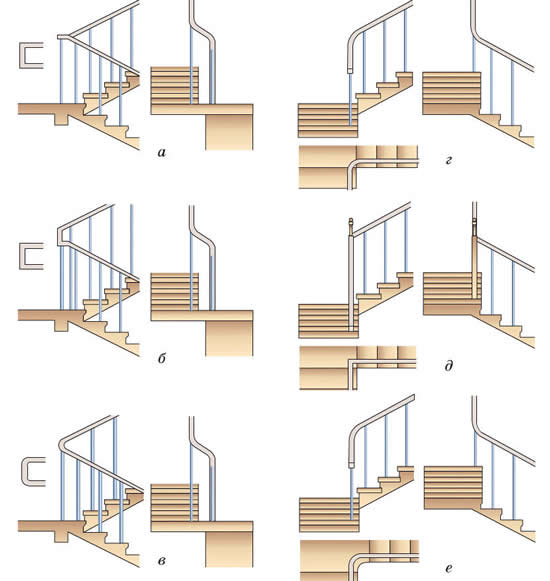

Рис. 47. Варианты поворота перил: а, б, в — на 180°; г, д, е — на 90°

При повороте перил на 90° затруднение возникает из-за перепада высот в два подъема ступеней в месте пересечения площадки и маршей. Здесь либо устанавливают специальный фитинг (рис. 47, г) соединяющий перила по кривой, либо в месте пересечения поручней ставят опорную балясину (рис. 47, д), в которую перила упираются с разных сторон на разной высоте.

В лестницах имеющих расширенную площадку (рис. 47, е), проблема пересечения поручней решается плавным лекальным поворотом изгибом поручней или установкой фитинга. Поручень служит опорой для руки и вместе с опорными столбами и рядовыми балясинами придает жесткость всей лестнице. Профиль и размеры поручня должны соответствовать размерам опорных и рядовых балясин.

Обычно материалом для поручней служит склеенная по всей длине, самое малое, из двух слоёв древесина, а при длине свыше 3 метров делают и поперечную склейку (рис. 48). Паз, выполненный в нижней части поручня должен соответствовать размерам сечения опорной части балясин. Если балясины заканчивается круглым сечением, их закрепляют в отверстия, просверленные в нижней части поручня.

Ограждения для лестницы: фальшступени, поручни и балюстрады

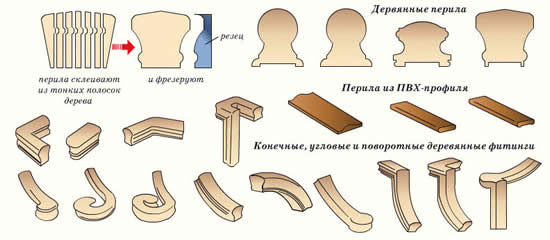

Рис. 48. Поручни и фитинги ограждения лестницы

Размеры покупных поручней могут быть длиной от 2,5 до 3,5 м, либо они изготавливаются на заказ в зависимости от размеров столбов и балясин. Поручни делают на фрезерном деревообрабатывающем станке. При отсутствии такового, в домашних условиях, фигурный поручень может быть изготовлен на простом строгальном станке, прямые режущие ножи которого заменяются на профильные.

Сначала из шпона толщиной 1–5 мм склеивается «болванка» поручня и зажимается струбцинами до высыхания клея. Затем на станке поручню придается профиль и шлифуется наждачной бумагой. Использовать цельный массив древесины для изготовления поручней, как впрочем, косоуров, тетив и ступеней, не рекомендуется. Сучки, витиеватость волокон и неравномерность высыхания древесины приводят к порче деревянных изделий.

Дополнительные элементы перил: поворотные и декоративные фитинги, использующиеся в ограждении лестницы, приобретаются отдельно либо изготавливаются на заказ. Фитинги должны иметь конфигурацию и размеры профиля аналогичные перилам.

Опорные столбы (угловые, стартовые, финишные балясины) — необходимая составляющая обеспечивающая жесткость конструкции ограждения. Заготовка для столбов клеится как минимум из двух продольных частей. Выбирая готовые столбы, обращайте на это внимание.

Цельнодеревянные столбы даже хорошо высушенные могут впоследствии растрескаться или деформироваться. Если будет выбрана классическая форма (рис. 49) опорных столбов с токарной обработкой и завершающим шаром, то нужно обращать внимание на длину квадратной части столба. Она должна быть достаточной для примыкания к опорной балясине поручней с двух сторон на разной высоте.

Размеры стандартных столбов: высота от 1000 до 1300 мм, сечение от 70×70 до 120×120 мм. Сечение столба должно быть равным или превышать ширину поручня.

Ограждения для лестницы: фальшступени, поручни и балюстрады

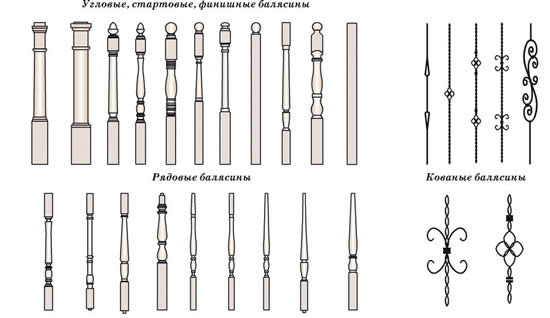

Рис. 49. Опорные и рядовые балясины

Толщина рядовых балясин может быть любой, они не являются несущими конструкциями и выполняют только декоративную функцию и функцию ограждения. Тем не менее, рядовые балясины должны быть жестко закреплены в ступень лестницы и поручень перил. Обычно размер рядовых балясин варьируется от 30 до 80 мм высота от 800 до 900 мм, толщина от 30 до 80 мм.

Несущей функции у балясин нет, но закреплены они, должны быть жестко. Закрепляют балясины в двух местах: сверху в выборку (паз или отверстие) перил и снизу в ступени или подперилок. При верхнем креплении балясин в паз поручня, между ними (балясинами) вставляется фиксирующий брусок, который приклеивают или прибивают гвоздями без шляпок.

Снизу балясины врезают в ступени и закрепляют метизами либо их аналогично верхнему креплению вставляют в подперилок и раскрепляют фиксирующими брусками. Подперилок — это ответный поручню профиль с таким же пазом для крепления балясин.
Особенно красивы металлические ограждения, которые изготавливают холодной и горячей ковкой и гнутьем. Металлические перила применяют для любых типов лестниц: стальных, бетонных, деревянных. К металлическим лестницам ограждение крепят сваркой или болтовыми соединениями. К бетонным — привариванием к закладным деталям.

К деревянным лестницам ограждения либо приболчивают, либо прикручивают саморезами через специально изготовленные крепления. Крепление деревянного поручня к металлу выполняют следующим образом. Сначала к стойкам ограждения приваривают металлический поручень из полосовой стали с просверленными отверстиями под шурупы. В нижней части деревянного поручня делают выборку под размер этой полосы. Поручень накладывают на полосу и снизу крепят шурупами.

Наружные лестницы могут быть украшены каменными столбами с широким поручнем. Балясины из искусственного камня (рис. 50) выполняют методом отливки. Для этого делают деревянную модель балясины и по ней изготавливают гипсовые формы. В гипсовых формах, состоящих из двух частей, промазывают внутреннюю поверхность водоотталкивающим материалом.

Далее, склеивают половинки форм между собой и скрепляют хомутами. Через отверстие в верхней части формы вливается цементно-песчаный раствор. Отверстие закрывают и начинают вращение формы в горизонтальной плоскости, способствующее равномерному распределению раствора в форме. Для лучшего заполнения формы раствором используются два отверстия расположенные рядом. В одно отверстие заливается раствор, из другого вытесняется из формы воздух.

Ограждения для лестницы: фальшступени, поручни и балюстрады

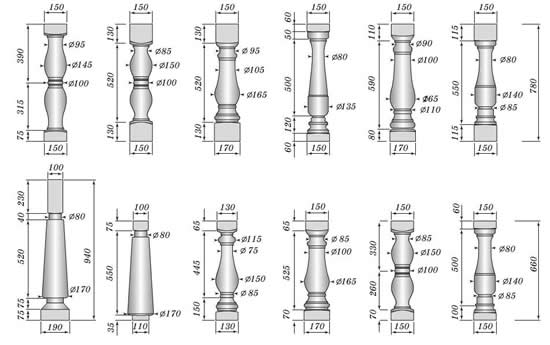

Рис. 50. Монолитные балясины

Подперилок является ответным поручню элементом и нужен для крепления балясины снизу. Используется на ограждениях лестничных проёмов балюстрадой, а также в том случае, если балясина устанавливается не на ступень, а на тетиву. Подперилок используется и в качестве расширителя при установке балясин, превосходящих своим сечением толщину тетивы. Принцип крепления балясины к подперилку такой же, как и к поручню. Сначала устанавливается подперилок, затем балясины, сверху ставится поручень. Размеры подперилка такие же, как у поручня.

Крепления (метизы) — разнообразны, но принцип их применения один, крепления не должны быть основаны на пассивном действии. Для надежного крепления дерева к дереву может применяться только активный стягивающий метиз, исключающий возможные ослабления крепежа в процессе эксплуатации.

Использование деревянных шкантов в монтажных узлах, подвергающихся повышенным нагрузкам (тетива, ступени, столбы, поручни), должно быть исключено. И напротив, те метизы, которые вы видите на рисунке 51, зарекомендовали себя как абсолютно надёжные. Нужно учитывать, что металл, который используется для изготовления метизов, должен быть не сухим, но и не сырым.

Опыт показывает, что шпильки кустарного производства, в изобилии представленные на строительных рынках, не выдерживают сколь-нибудь серьезных нагрузок и рвутся даже на этапе монтажа. Можно порекомендовать применение готовых метизов профессиональных серий, либо изготовление их на заказ специалистам из заведомо надежных материалов.

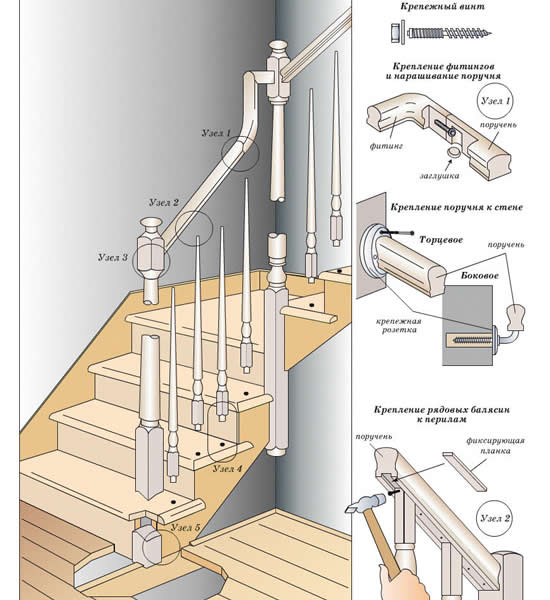

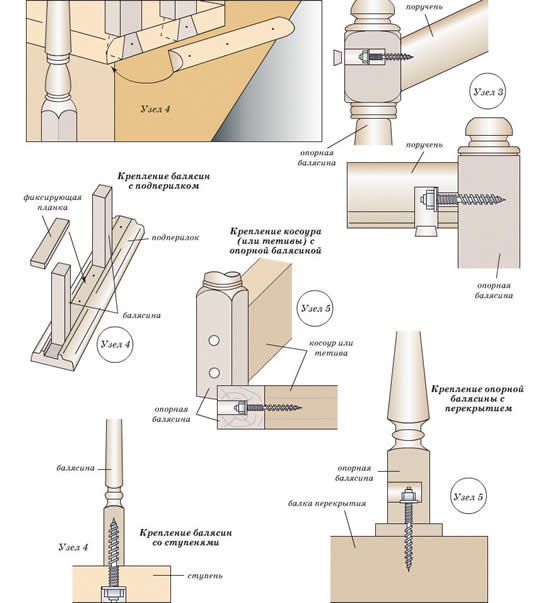

Рис. 51. Варианты крепления элементов лестницы и ограждения

Ограждения для лестницы: фальшступени, поручни и балюстрады

Ограждения для лестницы: фальшступени, поручни и балюстрады

Подробно рассмотрим алгоритм построения ограждения лестницы (рис. 52).

Ограждения для лестницы: фальшступени, поручни и балюстрады

Ограждения для лестницы: фальшступени, поручни и балюстрады

Ограждения для лестницы: фальшступени, поручни и балюстрады

Ограждения для лестницы: фальшступени, поручни и балюстрады

Ограждения для лестницы: фальшступени, поручни и балюстрады

  1. Задайте высоту перил, то есть минимальное вертикальное расстояние от верхней поверхности ступени до вершины перил.
  2. Задайте высоту балюстрады, то есть минимальное вертикальное расстояние от чистого пола этажа до вершины ограждения.

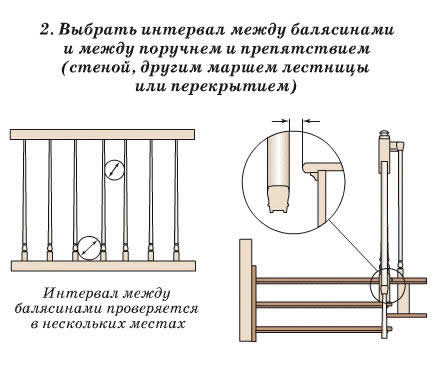

  3. Вычислите минимальный требуемый зазор между перилами
    и любым другим объектом: стеной или торцом ступени. Это поможет определить толщину закупаемых или изготовляемых балясин.
  4. Задайте интервал между стойками ограждения и подсчитайте количество балясин.
  5. Определитесь с типом установки перил. Например, балясины можно устанавливать на ступени или на подперилок.

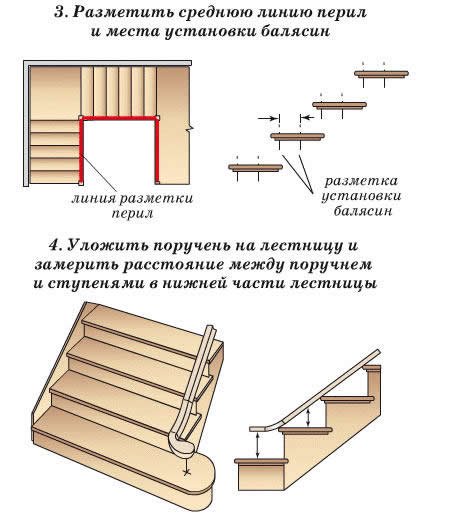

  6. В зависимости от выбранного типа ограждения и толщины балясин отметьте на лестнице среднюю линию установки перил. Измерьте длину средней линии, она будет равна длине изготавливаемого или закупаемого поручня.
  7. В зависимости от выбранного шага установки балясин и их толщины разметьте на средней линии места установки балясин. Следует обратить внимание на то, что конечные балясины значительно шире рядовых. Разметку нужно произвести таким образом, чтобы расстояние между любой из балясин было одинаковым. Как правило, на проступи нормальной ширины размещаются две рядовых классических балясины или три тонких.
  8. Соберите нижнюю часть поручня, уложите ее на ступени и промеряйте расстояния между нижней кромкой поручня и ступенями. Эти размеры помогут определить высоту изготавливаемых или закупаемых балясин.
  9. Соберите верхнюю часть поручня, уложите ее на ступени и промерьте расстояние между нижним и верхним поручнем.

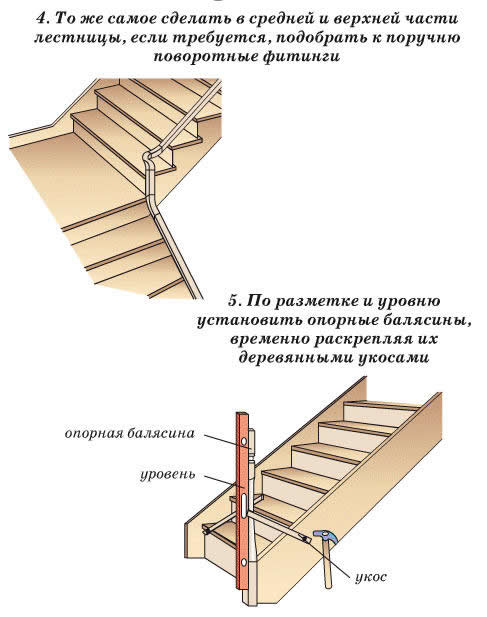

  10. Для обеспечения стыковки поручней решите, какой из способов стыковки применить. Возможны два варианта: состыковать поручень на балясине, для этого она должна быть достаточно высокой и толстой, либо произвести стыковку с помощью поворотных фитингов. Докупите или изготовьте недостающие фитинги.
  11. При помощи строительного уровня или отвеса установите концевые балясины. Но пока не закрепляйте их «намертво», достаточно укрепить их временными деревянными планками.
  12. Разметьте места креплений поручня. Сделайте все необходимые выборки в поручнях и опорных балясинах и временно установите поручень.
  13. Приставьте рядовые балясины по месту их установки и разметьте необходимые распилы и выборки. Не забывайте золотое правило «семь раз отмерь, один отрежь». Учитывайте, что часть высоты балясины уйдет в крепление к поручню и ступени либо в подперилок.
  14. Ограждение разберите, вставьте рядовые балясины в ступени или подперилок и вновь соберите.
  15. Затяните и закрепите все узлы. Теперь можно приступать к окончательной отделке лестницы.

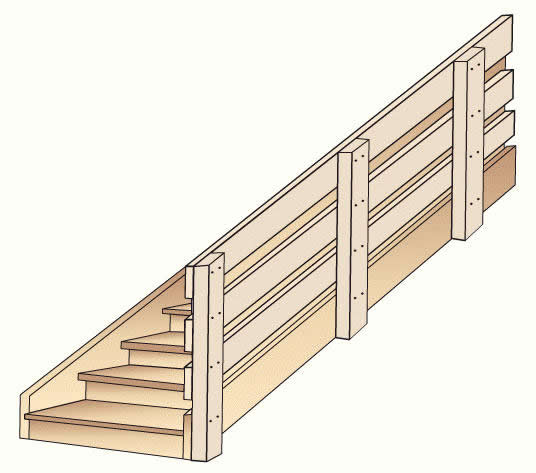

Если представленный вариант ограждения лестницы вам кажется слишком сложным для исполнения, можно применить упрощенный вариант (рис. 53).

В котором все элементы ограждения изготавливаются из оструганных и отшлифованных досок с болтовым креплением в предварительно просверленные отверстия. Для того чтобы при затягивании гаек древесина не сминалась, под них и под головки болтов устанавливаются стальные шайбы.
