Опалубка для ленточного фундамента и ее устройство

Опалубка для ленточного фундамента должна обладать достаточной прочностью и жесткостью для обеспечения неизменяемости его формы и геометрических размеров под действием динамических нагрузок, возникающих при заливке бетона.

Кроме того, одним из назначений опалубки является обеспечение оптимального температурно-влажностного режима твердения бетона, во время которого происходит набор его проектной прочности.

Обязательным свойством опалубки является химическая нейтральность материала, из которого она изготовлена.

Конструкция опалубки должна обеспечивать ее легкий демонтаж без повреждения бетона.

Устройство опалубки для ленточного фундамента

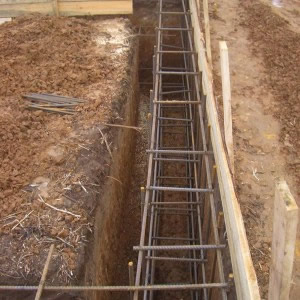

Как правило, в строительстве небольших домов используют мелкозаглубленный ленточный фундамент, который сооружают с помощью мелкощитовой разборной опалубки.

При устройстве мелкозаглубленного ленточного фундамента, при отсутствии бетонной подготовки,  в качестве опалубки подземной части фундамента выступает грунт стенок траншеи. На дне траншеи устраивается и трамбуется песчаная подушка толщиной от 200 мм.

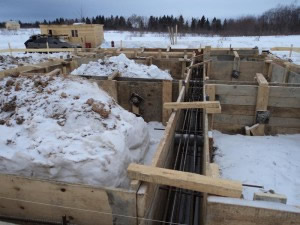

Установка опалубки для ленточного фундамента начинается с монтажа щитов, чаще всего, из фанеры или досок.

Доски, используемые для изготовления опалубки, должны иметь:

• влажность не более 22%,
• толщину 40-50 мм,
• ширину – около 150 мм.

Расстояние между стыками досок не должно быть более 2 мм. Опалубочные щиты закрепляются с помощью раскосов к вбитым в грунт кольям. Шаг установки раскосов определяется высотой и шириной фундаментной ленты.

Стандартное расстояние между раскосами для небольших  строений составляет 1 м.

Изготовление опалубки может включать скрепление верхних срезов щитов деревянными перемычками для предотвращения их раскрытия во время заливки бетонной смеси. Скрепляющие бруски устанавливают через 0,5-1,0 м. Наличие выгибов и прогибов опалубки контролируют с помощью двухметровой рейки.

Для щитов из фанеры отклонения по геометрическим размерам не должны превышать 2 мм, для деревянных щитов – 3 мм.

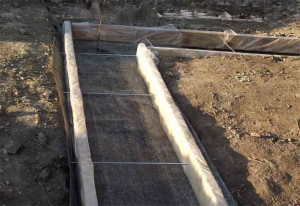

Для создания оптимального режима по температуре и влажности опалубка изнутри выстилается гидроизоляционным слоем: полиэтиленовой пленкой, ПВХ, EDPM полотном или другими материалами. Гидроизоляция обязательна при использовании для изготовления опалубки из пористых материалов, в том числе дерева, которое может в себя впитывать влагу из бетонной смеси. Влага также может уходить в грунт через щели опалубочной системы.

Гидроизоляционный материал необходимо укладывать на дно траншеи с некоторым напуском для предупреждения его разрыва при заливке бетонной смеси. Вверху гидроизоляция крепится к опалубке с помощью степлера. Верхний срез опалубки должен находиться на 50-70 мм выше поверхности бетона.

Съемно-несъемная опалубка: основные правила ее установки

При возведении фундамента в осыпающемся грунте опалубка устраивается на всю глубину траншеи. Сэкономить временные и трудовые затраты в данном случае поможет установка комбинированной съемно-несъемной опалубочной конструкции.

Комбинированная опалубка состоит из наружной и внутренней частей:

• Внутренняя часть является несъемной и изготавливается из пенополистирольных плит толщиной 50-100 мм.
• Наружная часть – это стандартная несъемная мелкощитовая опалубка, которая фиксирует пенополистирольные плиты в требуемом  положении.

Щиты пенополистирола к грунтовым элементам крепят обычными гвоздями длиной 200 мм, к деревянным деталям – съемными саморезами. Плиты ППС на боковых гранях оснащены замками  – уступами «шип-паз», которые предотвращают утечку воды и бетонной смеси.

Если использовать листы ППС с высокими механическими характеристиками, можно существенно сэкономить на деревянных элементах. В данном случае могут применяться не сплошные щиты, а деревянные решетки, которых достаточно для удержания листов пенополистирола в нужном положении.

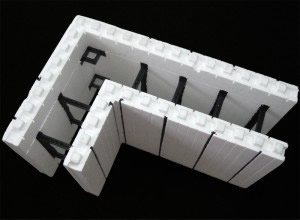

Несъемная опалубка

Несъемная опалубка для ленточного фундамента выполняет ряд важных функций:

• служит для утепления подземной и наземной частей ленточного фундамента;
• играет роль гидроизоляции фундаментной ленты;
• создает сминаемый слой, воспринимающий горизонтальные нагрузки от грунта;
• создает гладкую поверхность, снижающую силы трения, возникающие при морозном пучении.

Опалубка для фундамента с устройством бетонной подготовки

Если при возведении ленточного фундамента предусмотрена бетонная подготовка, то между ее заливкой и установкой опалубки должно пройти определенное время.

При среднесуточной температуре +20°С подготовка выдерживается в течение трех суток, при +10°С — +20°С время выдержки составляет около пяти суток.

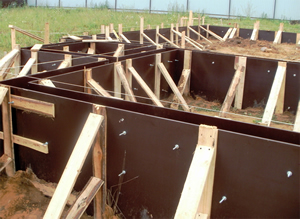

Удобным материалом для опалубки являются влагостойкие виды фанеры: бакелитовая или ФСФ. Щиты из фанеры усиливаются деревянными брусками. Если вас интересует опалубка для ленточного фундамента – видео материалы помогут более детально разобраться в этом вопросе.

Щиты фанерной опалубки стягиваются с помощью стальных трубок, длина которых равна ширине фундамента. Через эти трубки и отверстия в фанере вставляют шпильки с резьбами на концах, которые затягиваются гайками с использованием опорных брусков, шайб или пластин.

Резьбовые шпильки устанавливают с шагом 500 мм. В результате образуется пространственная конструкция требуемой жесткости. После демонтажа опалубки все отверстия в бетоне замазывают цементным раствором

Для дополнительной фиксации опалубки для фундамента устанавливают распорки внутри траншеи и раскосы – снаружи. Эти крепления устанавливают при помощи краевых струн обноски и уровня. Опорные колья, фиксирующие опалубку, вбивают в грунт на расстоянии не менее метра от траншеи.

Внутреннюю сторону опалубки, которая будет соприкасаться с бетонной смесью, смазывают:

• гидрофобным составом,
• цементным раствором,
• известковым молоком.

Эта мера облегчает проведение распалубочных работ.

Отклонения плоскостей щитов опалубки от вертикальной оси должны быть не более 5 мм на метр высоты. Общее отклонение осей опалубки от запроектированного положения не должно превышать 10 мм.

Аренда опалубки для ленточного фундамента – цена которой колеблется в зависимости от материала, из которого она изготовлена (в среднем — от 250 руб/сутки за кв.м), позволит значительно ускорить процесс возведения фундамента и сократить расходы на покупку. Профессиональная опалубка многократного использования позволяет создавать идеальную поверхность бетона, четкие углы, сводя к минимуму затраты времени и труда на ее монтаж и демонтаж.
