Стойки под опалубку разновидности и особенности

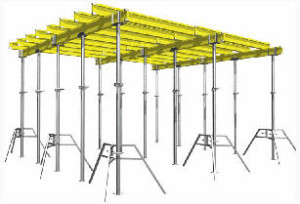

Стойки под опалубку

Опалубка перекрытий предназначена для проведения бетонных работ по созданию перекрытий монолитных конструкций. Чаще всего, такая опалубка применяется для сооружения жилых домов, но она также может быть использована для возведения складских, промышленно- производственных и прочих зданий.

Опалубка перекрытий позволяет забетонировать горизонтальную поверхность любого типа, проста в применении, небольшая масса позволяет ее использовать без привлечения грузоподъемной техники. В зависимости от  вида, опалубка под перекрытия может выдерживать нагрузки до 6 т.

Конструкционные составляющие опалубки под перекрытия

Опалубка перекрытий состоит из нескольких частей:

  • опорной,
  • нагрузораспределяющей,
  • формообразующей.

Телескопическая стойка

В качестве опорной части могут использоваться телескопические стойки под опалубку, которые иначе называют стойки-домкрат, дополнительные элементы –треноги и унивилки, стойки объемных конструкций.

Опалубка, в которой используются телескопические стойки, применяется для перекрытий, которые не выше 4,8 м, а их толщина не более 400 мм.

В других случаях опорами служат стойки объемных конструкций.

Нагрузораспределяющую часть составляют балки из древесины или металла, которые являются каркасом горизонтальной опалубки. Формообразующая часть изготавливается из фанеры или полимерных материалов.

Опалубка под перекрытия выпускается в нескольких вариантах:

  • Разборная конструкция, в состав которой входят: стальная стойка телескопическая для опалубки,  деревянные балки и фанера, применяемая для изготовления палубы.
  • Самым технологически усовершенствованным и универсальным вариантом является разборная конструкция с алюминиевыми рамами и балками.
  • Разборная опалубка со стальными рамами и балками.
  • Комбинированные конструкции, в которых деревянные балки сочетаются  с алюминиевыми рамами или стальными стойками.

Стойка домкрат для опалубки

Стойка телескопическая (стойка-домкрат, винтовая стойка для опалубки) служит опорным элементом опалубки под перекрытия в монолитном жилищном и промышленном строительстве,  для сооружения пролетных строений – мостов, виадуков, эстакад, в качестве конструкционных деталей опалубки при отделке туннелей.

Конструкция стойки

Конструкция стойки

Конструкция стоек состоит из:

  • базового элемента,
  • домкрата,
  • выдвижной штанги.

При вращении наружной резьбовой муфты вставленная в базовую часть штанга выдвигается на нужную высоту. Для фиксации штанги применяют специальный замок.

Рабочая высота телескопической стойки может варьироваться в пределах 1,7-4,8 метра. Шаг регулировки в этом интервале высот ничем не ограничивается, поэтому такие стойки могут применяться для нестандартных архитектурных сооружений, при строительстве конструкций на любом рельефе местности.

Телескопические стойки для опалубки перекрытий выпускаются в соответствии с государственными стандартами. Максимальный вес, на который они рассчитаны – 2,5 тонны. Собственный вес стойки составляет порядка 15 кг, что позволяет ее легко транспортировать к месту монтажа и устанавливать в намеченном месте.

Основные качественные и эксплуатационные характеристики домкрата стойки:

  • прочность металла, из которого он изготовлен;
  • диаметр и толщина стенок трубы;
  • рабочая высота телескопической стойки;
  • параметры и метод нарезки резьбы, с помощью которой производят регулирование по высоте.

В качестве вспомогательных комплектующих к телескопическим стойкам применяют треноги и унивилки.

Оснащенная треногой базовая часть позволяет устойчиво закреплять стойку в вертикальном положении на любой поверхности. Упор треноги на три точки повышает сопротивление динамическим нагрузкам, которые возникают, например, при подаче бетона.

Унивилка предназначена для фиксации в горизонтальном направлении поперечных балок из двутавра и для стабилизации их положения относительно друг друга.

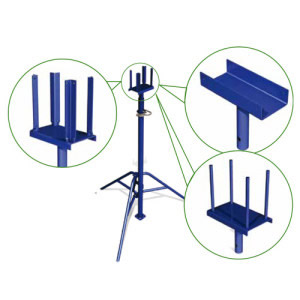

Разновидности унивилок

Разновидности унивилок

Стоимость телескопических стоек определяется:

  • материалом, из которого они изготовлены,
  •  интервалом рабочих высот.

Объемные стойки под опалубку для перекрытий

В связи с возрастающими объемами монолитного строительства с перекрытиями выше 4,8 м, существует необходимость решения проблемы надежного оборудования для опалубки под перекрытия. В этом случае альтернативой телескопическим стойкам служат системы рамных опалубок, которые в основе своей объемной конструкции имеют комплекс взаимосвязанных элементов.

Такое устройство опалубки обеспечивает равномерное распределение нагрузок.

Опалубка на объемных стойках используется для перекрытий толщиной до 1000 мм и высотой до 12 м.

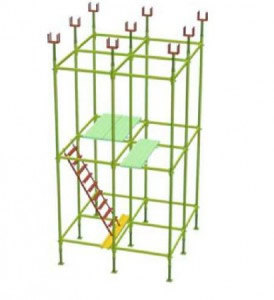

Объемная стойка для опалубки

Объемные стойки состоят из следующих элементов:

  • вертикальных деталей – стоек и домкратов, которые несут нагрузку от опалубочного стола;
  • горизонтальных деталей  – ригелей и раскосов, которые связывают между собой вертикальные составляющие;
  • клинового узла, обеспечивающего надежное соединение вертикальных и горизонтальных деталей.

Преимущества конструкции с объемными стойками

Все элементы конструкции связаны между собой. Нагрузка, которую испытывает каждый из них, равномерно распределяется на соединенные с ним детали. Это придает конструкции стойкость к повышенным точечным нагрузкам.

Клиновой узел разработан по особому принципу – при нагрузках, превышающих расчетные, конструкция стремится не к разрушению, а к деформациям несущих элементов.

Это дает возможность локализовать узел, находящийся в аварийном состоянии, предотвращая эффект лавинного обрушения конструкции, когда разрушение одной детали опоры приводит к разрушению соседних.

Объемные стойки могут быть легко адаптированы к конкретным строительным условиям.

Монтаж опалубки перекрытий с использованием объемных стоек прост и удобен благодаря:

  • оптимальному количеству элементов,
  • возможности быстрого и простого соединения клинового узла,
  • отсутствию мелких комплектующих деталей.

Доступная цена стоек для опалубки под перекрытия, возможность их удобного и несложного монтажа, устойчивость к большим нагрузкам, длительный срок эксплуатации позволяют ускорить и удешевить процесс  бетонирования перекрытий.
