Столбчато — ленточный фундамент своими руками

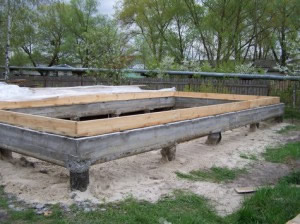

Столбчато-ленточный фундамент представляет собой конструкцию, состоящую из бетонных или железобетонных свай (столбов), соединенных по верху монолитным ленточным или сборным ростверком. В некоторых случаях ростверк имеет вид монолитной плиты. Такой тип фундаментов идеально подходит для всех видов грунтов — как пучинистых, так и твердых.

Для зданий небольшого веса, заборов столбчатый фундамент  может выполняться из кирпича, бетонных блоков  или бутового камня.

Столбчатые фундаменты бывают:

• одинокие,
•  кустовые.

Это зависит от расстояния между ними и количества столбов во всей конструкции фундамента.

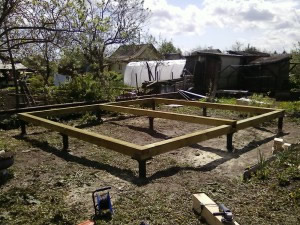

Одиночными столбы (сваи) считаются тогда, когда:

• расстояние между ними не менее 6 диаметров столба,
• число столбов в ряду 4 и менее,
• всего три ряда столбов или меньше.

По способу опирания столба в грунте различают столбы  висячие и столбы – стойки. Стойки своим нижним торцом опираются на грунт, который имеет высокую прочность.

Висячие сваи (столбы) распределяют нагрузку, приходящуюся на них, через свои боковые поверхности, плотно соприкасающиеся с грунтом.

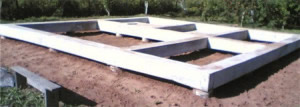

Ростверк соединяет все столбы в единую конструкцию и служит основанием для возводимых стен.  Ростверк может быть высоким (когда между ним и грунтом существует значительное расстояние) и низким, если опирается на  прочный грунт или заглублен в него.

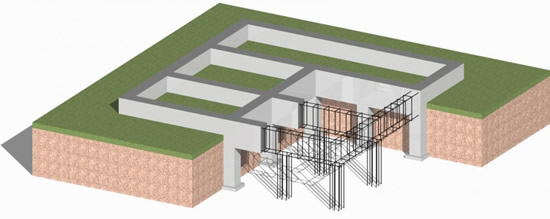

Низкий столбчато-ленточный фундамент

Преимущества столбчато — ленточного фундамента

• При сооружении столбчато-ленточного фундамента с ростверком значительно сокращается объем земляных работ, не нужно рыть котлован или траншеи.
• Исчезает необходимость устраивать песчаные подушки.
• Не нужно делать дренажную систему.

Такие фундаменты – оптимальное решение при слабых или пучинистых грунтах, а также при высоком уровне грунтовых вод.

• Себестоимость строительства уменьшается.
• Также сокращается расход бетона и арматуры.

В некоторых случаях, если здание расположено вблизи железнодорожной или автомагистрали, свайные фундаменты служат изоляцией от вибрации.

Какие бывают сваи

Сваи различают по материалу изготовления:

• бетонные;
• железобетонные;
• металлические;
• деревянные (называемые еще стульями);
• кирпичные;
• из бетонных блоков;
• из бутового камня.

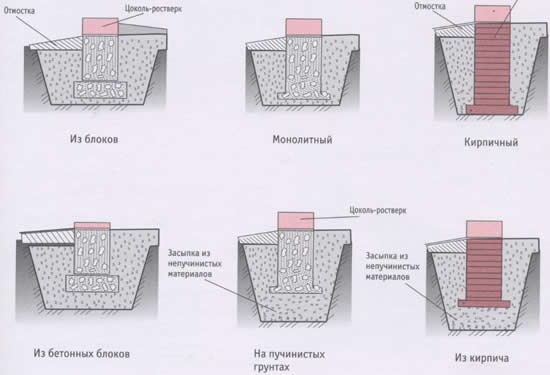

Виды свай

По способу изготовления сваи подразделяются на забивные и набивные. Забивные изготавливаются  в заводских условиях или на стройплощадке и только после этого их забивают в грунт. Набивные – заливают непосредственно в грунте.

По своему виду сваи бывают разного сечения:

• квадратные;
• многоугольные;
• круглые;
• полые и другие.

Устройство столбчато-ленточного фундамента

В первую очередь, нужно сделать расчет количества и размеров свай. Затем проводятся подготовительные работы, которые состоят из очистки участка от кустарника, деревьев, строительного мусора, срезки верхнего слоя почвы. Затем следует разметить местоположение будущих свай, согласно проектной документации.

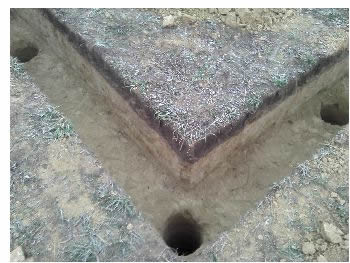

Ямы под сваи копаются глубже проектных размеров  на 20-30 см. Ширина ям также должна быть больше диаметра свай на 40-50 см в каждую сторону с тем, чтобы установить опалубку с распорами.

В зависимости от размеров сваи опалубку можно изготовить из дерева – деревянных дощатых щитов или влагостойкой фанеры, асбестоцементных или металлических труб. Опалубка может быть как съемной, так и несъемной. Т.е. она остается в грунте после того, как бетон набрал прочность.

Для крупных объектов железобетонные сваи забиваются специальной техникой, но мы будем рассматривать вариант устройства столбчато-ленточного  фундамента своими руками для индивидуальных жилых построек.

После того, как опалубка выставлена и закреплена в грунте, внутрь её устанавливают арматурный каркас. Вертикальные стержни арматуры должны выступать на определенную высоту над верхним краем сваи для того, чтобы впоследствии их можно было связать или сварить с арматурным каркасом ростверка.

Арматурный каркас должен находиться в неподвижном состоянии внутри опалубки, чтобы при заливке не сдвигался в стороны.

Этого можно достичь 2 способами:

• путем засверливания горизонтальных стержней арматуры непосредственно в стенки опалубки,
• использовать подвесные крючки, изготавливаемые из проволоки.

Бетон заливается слоями толщиной 20 см с обязательным вибрированием.

Для этого существуют погружные вибраторы, в случае их отсутствия бетон просто штыкуется любым куском арматуры. Эта процедура необходима для того, чтобы из бетонной массы удалить максимальное количество воздуха, который образует в теле бетонного изделия воздушные камеры, ослабляющие прочность бетона.

По готовым сваям устраивают ростверк, который может быть монолитным или изготовленным из отдельных железобетонных элементов, которые можно заказать на любом заводе ЖБИ или отлить собственными силами непосредственно на участке.

Цена столбчато-ленточного фундамента, если его устройство производится собственными силами, будет  складываться только из стоимости материалов, что несомненно выгодней, нежели приглашать специалистов со стороны.

При устройстве монолитного ростверка вначале устанавливают арматурный каркас, связывая его с выступающими стержнями свай, после этого устанавливают опалубку и заливают бетоном.

Перед тем, как заливать бетон и устанавливать арматурный каркас,  стенки и дно опалубки выстилают прочной полиэтиленовой пленкой, для предотвращения утечки цементного молочка.

Уход за бетоном заключается в периодическом смачивании его поверхности в жаркую погоду, чтобы избежать появления трещин.

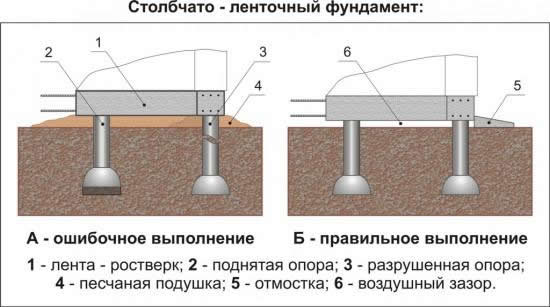

При устройстве  столбчато-ленточного фундамента обязательно нужно оставлять воздушный зазор между ростверком и поверхностью грунта.

При пучинистых грунтах этот зазор будет компенсировать деформации почвы в зимний период. Если же это расстояние засыпать каким — либо грунтом или песком, то вполне возможно, что зимой замерзший грунт оторвет ленту ростверка от свай.

Воздушный зазор закрывается стенкой, которая возводится между сваями до ростверка. Называется такое сооружение забиркой.  Необходимо в забирке предусмотреть отверстия — продухи для вентиляции подпольного пространства.

Ничего нет вечного, и  фундаменты под домами когда-то приходят в негодность. В большей степени это касается деревянных домов, когда начинают подгнивать нижние венцы сруба. В этом случае, если основанием дома служили деревянные сваи, производится замена столбчатого фундамента ленточный.

Порядок работ по замене фундаментов содержит следующие позиции:

• подъем дома на домкраты;
• демонтаж разрушенного фундамента;
• рытье траншеи для нового ленточного фундамента;
• выставление опалубки;
• установка арматурного каркаса и заливка бетонной смеси;
• опускание дома на новый фундамент.

Когда дом поднят на домкраты, под него подводят временные опоры. При этом высота поднятия дома должна быть выше планируемого фундамента на 30-40 см, чтобы было удобнее устанавливать арматуру и заливать бетон.

При любых способах возведения фундамента необходимо делать  его гидроизоляцию.  После того, как залитый бетон приобретёт необходимую прочность, боковые грани фундамента обмазывают горячим битумом за два раза или наклеивают рулонный гидроизолирующий материал.
