Установка и сборка электрощита

Первым этапом монтажа электрощита является его установка. Необходимо решить то, какой именно щит вы будете использовать, внутренний (для скрытой установки) или накладной.

Если электропроводка в вашем доме является скрытой, то оптимальным решением для вас будет внутренний щит, который потребует меньшего места, а также имеет более эстетичный вид. Для его установки вам понадобится создать нишу, в которой, при помощи алебастра и гипса, закрепить щит. Учтите, что толщина стен, в этом случае, должна соответствовать размерам необходимой ниши.

Если электропроводка наружная, вам подойдет накладной электрощит, который особенно прост в монтаже, — достаточно просто закрепить его в необходимом месте, используя дюбель-гвозди или шурупы «саморезы».

Установка и сборка электрощита

Установка и сборка электрощита

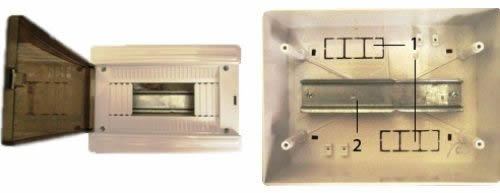

После того, как щит установлен, вам необходимо его собрать. Для этого вам понадобятся автоматические выключатели (автоматы), устанавливаемые на DIN-рейке щита 2, фиксатор автомата 3 для того, чтобы это крепление было максимально надежным. Места для вывода и ввода проводов показаны цифрой 1.

Процесс комплектации щита всеми необходимыми автоматами не является особо сложным и не потребует от вас длительного времени. Главное, при этом, быть внимательным при правильной коммутации автоматов.

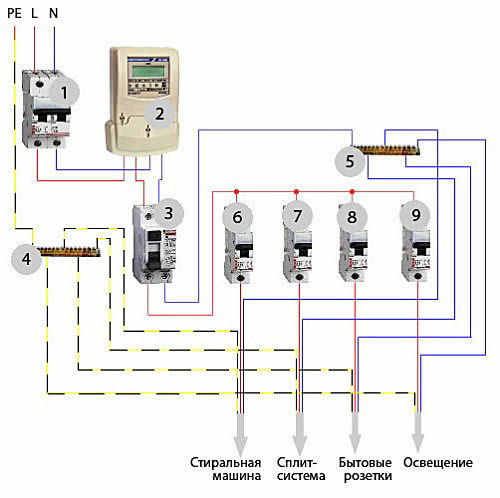

Схема электрощита

Установка и сборка электрощита

Обозначения: 1 — вводной автомат (32 А), 2 — электросчётчик, 3 — УЗО, 4 — клеммная колодка для РЕ — проводника (заземление), 5 — клеммная колодка для N — проводника («ноль»), 6, 7, 8 — модульные автоматы на 25 А, 9 — автомат на 16 А.

Учтите, что электропроводка любой квартиры или дома является индивидуальной, зависящий от числа используемых розеток, групп освещения, а также бытовой техники, и поэтому в схеме вашего электрощита должны учитываться эти особенности.
